Dlaczego termowizja jest tak skuteczna w diagnostyce PV

Każdy element instalacji PV – od modułu po wtyk MC4 – podczas pracy emituje ciepło.

W idealnych warunkach temperatura wszystkich paneli powinna być równomierna. Gdy któryś fragment modułu, złącze lub przewód zaczyna się grzać bardziej niż reszta, oznacza to problem:

• uszkodzone ogniwo (tzw. hot-spot),
• słaby styk lub luźne połączenie,
• zużycie złącza MC4,
• przeciążenie lub asymetrię między stringami,
• uszkodzenie diody bypass lub samego ogniwa.

Zwykła kamera lub pomiary napięcia często tego nie pokażą. Termowizja pokazuje to natychmiast – w postaci barwnego obrazu temperatur. Dzięki temu możemy działać prewencyjnie, zanim problem doprowadzi do awarii.

Jak Watbox wykonuje inspekcję termowizyjną – krok po kroku

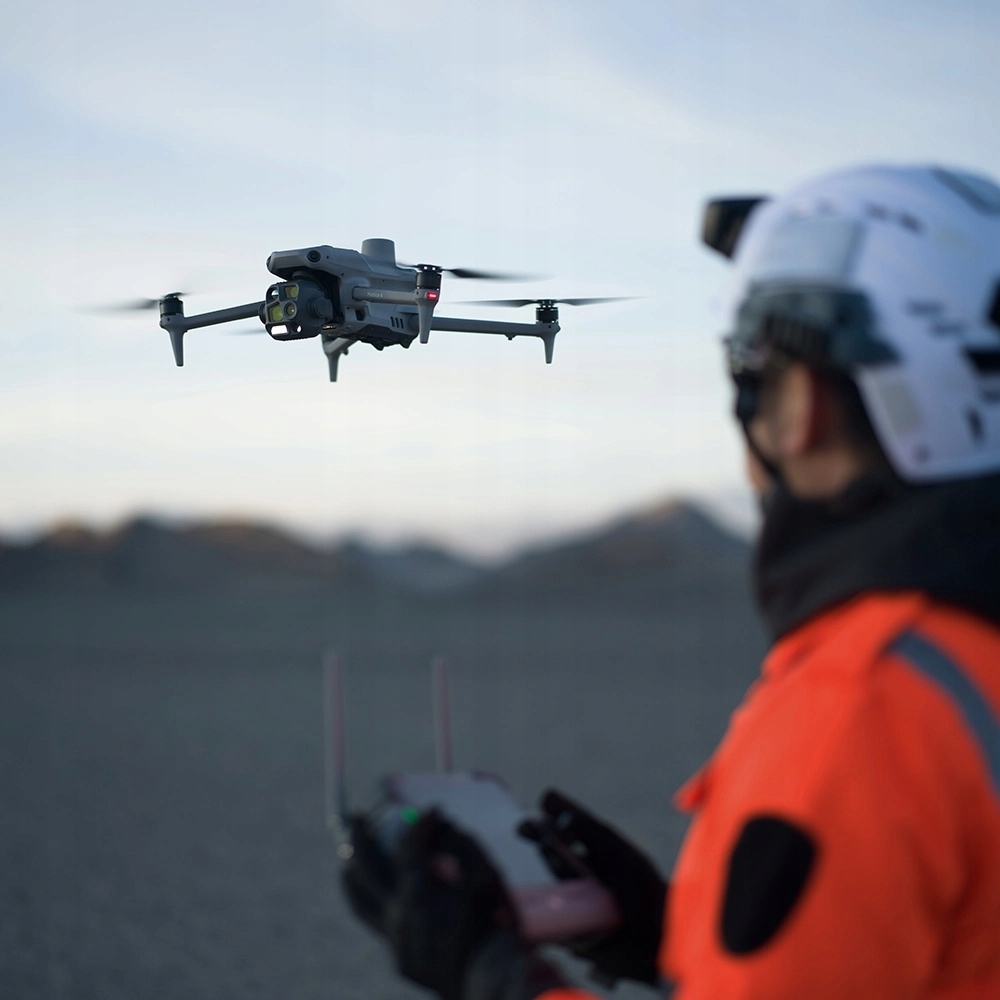

1. Diagnostyka z drona DJI Matrice 4T

Nasz dron wyposażony jest w kamerę termowizyjną wysokiej rozdzielczości oraz optyczną kamerę 4K.

Dzięki temu możemy:

• wykonać szybką inspekcję całej instalacji z powietrza, niezależnie od jej wielkości,
• uzyskać dokładne mapy termiczne paneli PV,
• porównać dane temperaturowe z produkcją energii i wykryć nieefektywne sekcje.

Dron pracuje automatycznie według zaprogramowanej siatki przelotu, a oprogramowanie analizuje każdy panel osobno. W efekcie raport pokazuje dokładnie, który moduł wymaga interwencji.

2. Termowizja elektryki z kamerą FLIR

Drugim etapem jest diagnostyka po stronie elektrycznej: falownik, zabezpieczenia, rozdzielnice DC i AC, przewody.

Tu korzystamy z ręcznej kamery FLIR, która pozwala wykryć:

• przegrzewające się zaciski,
• niedokręcone śruby w aparaturze modułowej,
• przeciążenia na przewodach,
• złącza o podwyższonej rezystancji,
• nierównomierne obciążenia faz.

Te punkty mogą nie tylko ograniczać wydajność, ale stanowić realne zagrożenie pożarowe. W praktyce często wystarczy jedna luźna śruba, by wywołać iskrzenie i przepalenie izolacji.

Co daje właścicielowi instalacji inspekcja termowizyjna

Bezpieczeństwo

Najważniejsze – wykrycie potencjalnych zagrożeń zanim doprowadzą do pożaru lub awarii.

Termowizja ujawnia punkty, których nie widać gołym okiem, więc pozwala na szybką reakcję i usunięcie problemu.

Wydajność

Hot-spot w jednym module może obniżyć uzysk całego stringu, a więc realnie obniżać produkcję energii i przychód z instalacji.

Po naprawie nieprawidłowości Watbox często odnotowuje wzrost uzysków nawet o 5–10 %.

Oszczędność

Naprawa drobnego połączenia czy wymiana złącza kosztuje grosze w porównaniu z wymianą modułu lub falownika po przepięciu.

Termowizja to realna prewencja przed kosztami.

Dokumentacja dla ubezpieczyciela

Ubezpieczyciele coraz częściej wymagają przeglądów instalacji PV – a raport z termowizji Watbox to pełnowartościowy dowód utrzymania instalacji w należytym stanie.

Jak wygląda raport termowizyjny Watbox

Po inspekcji klient otrzymuje:

• zestaw zdjęć termowizyjnych i optycznych z oznaczeniem temperatur,
• opis wykrytych anomalii,
• mapę instalacji z lokalizacją problemów,
• rekomendacje: co naprawić, w jakim czasie i jakie mogą być skutki zaniechania.

Raport jest przygotowany w formacie PDF, gotowy do przekazania wykonawcy, inwestorowi lub ubezpieczycielowi.

Kiedy najlepiej wykonywać badania termowizyjne?

Najlepiej w pełnym nasłonecznieniu, przy pracy instalacji na pełnej mocy – wtedy różnice temperatur są najbardziej widoczne.

W Watbox wykonujemy takie badania:

• raz w roku w ramach przeglądu PV,
• po większych burzach lub modernizacjach,
• przed końcem gwarancji – by wychwycić usterki montażowe, zanim odpowiedzialność przejdzie na inwestora.

Dlaczego Watbox?

• Korzystamy z drona DJI Matrice 4T – jednego z najdokładniejszych systemów do termowizji lotniczej w Europie.
• W badaniach elektrycznych używamy kamery FLIR – standardu branżowego w energetyce i serwisie przemysłowym.
• Każdy raport wykonuje certyfikowany technik termografii, zgodnie z normą PN-EN 13187 i wytycznymi PN-EN 62446-1.
• Łączymy termowizję z pomiarmi elektrycznymi – dlatego diagnoza jest kompletna i rzetelna.

Podsumowanie

Termowizja to dziś nie gadżet, a narzędzie, które realnie zwiększa bezpieczeństwo i zyskowność instalacji PV.

Dzięki niej można wykryć problemy na etapie, gdy ich naprawa kosztuje grosze, a zignorowanie może prowadzić do poważnej awarii.

Watbox oferuje pełne przeglądy termowizyjne PV i instalacji elektrycznych – z drona i z ziemi, przy użyciu najnowszej technologii DJI Matrice 4T i FLIR.

To nie tylko diagnostyka, to kompleksowa ochrona Twojej inwestycji.
